NSF100とエイプ100のエンジンの違い完全解説！3つの流用術

こんにちは。デジタルバイクライブラリー、運営者の「ゆう」です。

ホンダの空冷縦型100ccエンジンは本当に奥が深くて、いじりがいのある素晴らしい名機ですよね。

公道向けのエイプ100と、サーキット専用レーサーのNSF100のエンジンの違いについて、気になっている方も多いのではないでしょうか。

ネットで調べると、カムシャフトやギア比の比較から、純正部品番号を使った流用やまとめ記事までたくさんの情報が出てきます。

それだけ多くのバイク好きが、このエンジンのポテンシャルに魅了されているんだなと感じます。

この記事では、それぞれのエンジンの構造的な違いを分かりやすく紐解きながら、パーツ流用のポイントまで詳しく解説していきます。

NSF100とエイプ100のエンジンの違いとは

ホンダが誇る空冷縦型100ccエンジンですが、ストリートを快適に走るためのエイプ100と、サーキットでコンマ1秒を削るためのNSF100では、その性格が全く異なります。ここでは、シリンダー周りの基本スペックから吸排気、動弁系に至るまで、両エンジンの構造的な違いを詳しく見ていきましょう。

圧縮比などの基本スペック比較

完全に一致するシリンダーの基本骨格

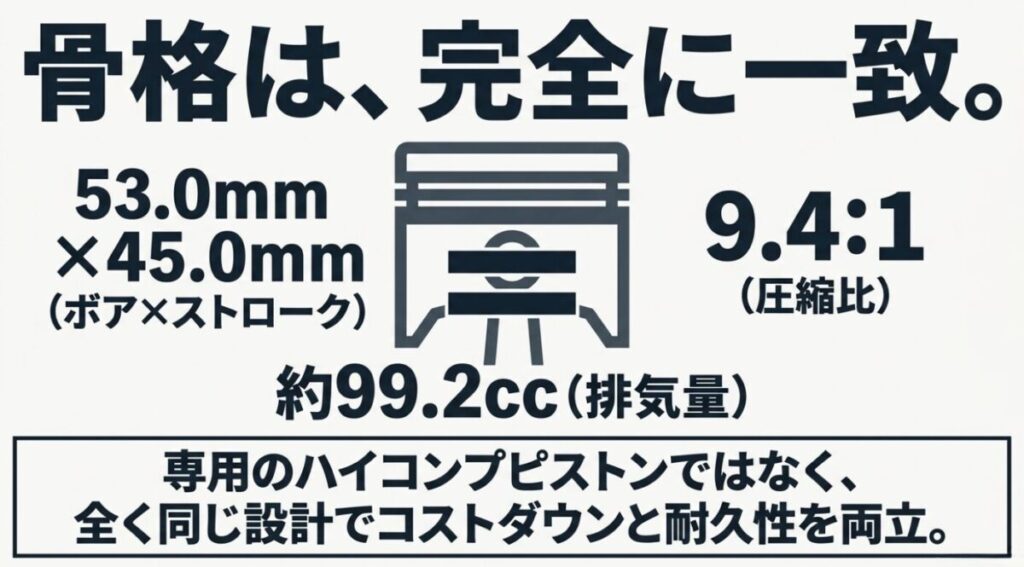

まず一番驚かされるのが、両エンジンのシリンダー寸法と圧縮比が完全に同一であるという事実です。ボア（内径）が53.0mm、ストローク（行程）が45.0mmという、いわゆるオーバースクエア（ショートストローク）の設計を採用しています。排気量も計算上は約99.2ccで共通しているんですね。ショートストロークエンジンは、ピストンの上下運動のスピード（ピストンスピード）を抑えやすいため、高回転までスムーズに回すことができるスポーツエンジン向きの特性を持っています。

一般的に、サーキットを走るような競技用エンジンを開発する場合、専用のハイコンプ（高圧縮）ピストンを入れて圧縮比をガンガン上げるのがチューニングの定石です。しかし、ホンダはあえてそれをせず、両者ともに圧縮比を「9.4:1」という全く同じ数値に設定しています。これにより、シリンダーヘッドやピストンといったエンジンの中核となる高価なパーツを共有化し、高い耐久性を維持したままコストダウンを見事に両立させているわけです。

最高出力とその発生回転数の違い

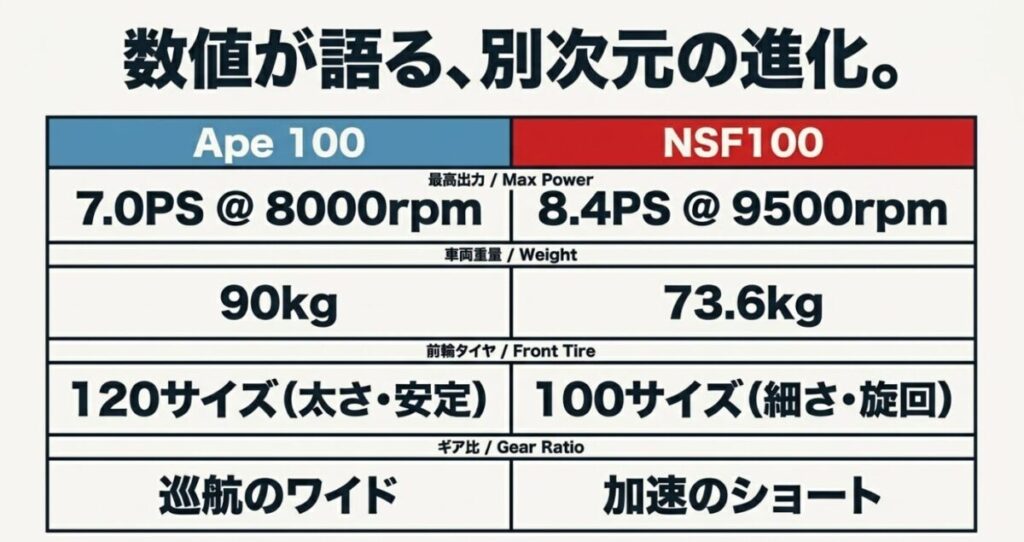

基本骨格が同じでありながら、最高出力には明確な差がつけられています。NSF100は8.4PSという出力を9500rpmというかなりの高回転で発揮するのに対し、初期型のエイプ100は7.0PSを8000rpmで発生させます。この出力の差は、後ほど詳しく解説する吸排気系やカムシャフトといった「エンジンに空気をどう吸わせて、どう吐き出すか」という呼吸の仕組みの違いによって生み出されています。

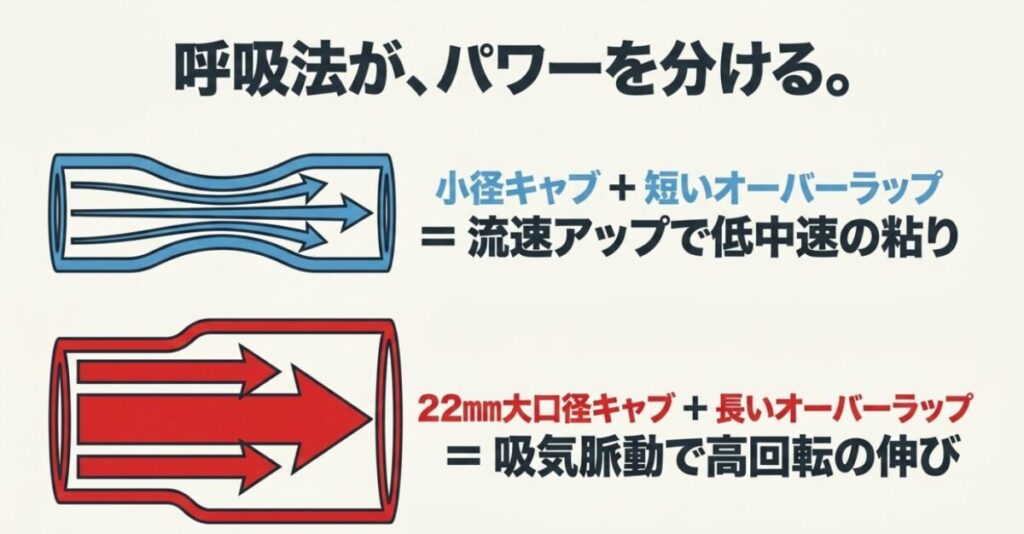

キャブレター口径と吸気効率

大口径で高回転を狙うNSF100

エンジンのパワーに直結する「どれだけ多くの空気と燃料をバランス良く吸い込めるか」、専門用語でいうところの体積効率を左右する最大のパーツがキャブレターです。NSF100は、サーキットでの全開走行を前提としているため、大口径の22mmキャブレターを標準で装備しています。エンジンの回転数が9500rpmにも達する領域では、ピストンが1秒間にものすごい回数で上下し、空気を引っ張り込もうとします。このとき、空気の通り道（ベンチュリー径）が大きいほど吸気抵抗が減り、高回転域で必要な莫大な空気量をスムーズにシリンダーへ送り込むことができるからです。

流速を高めて低中速を豊かにするエイプ100

対照的に、公道モデルのエイプ100は「PB5Q」シリーズと呼ばれる専用の小径キャブレターを採用しています。「小さいとパワーが出ないのでは？」と思うかもしれませんが、小径にすることには大きなメリットがあるんです。空気の通り道が狭いと、スロットルを少ししか開けていない低〜中回転域での空気の流れるスピード（流速）がグッと高まります。ホースの先を指で潰すと水が勢いよく飛び出すのと同じ原理ですね。流速が高まることでガソリンの霧化が促進され、燃焼効率がアップします。

これが、エイプ100のアイドリング付近からの強靭な粘り強さや、市街地のストップ＆ゴーでの扱いやすい発進加速を生み出している最大の理由かなと思います。さらに、この小径キャブレターのおかげで燃費も驚異的に良くなっています。

高回転化を生むカムシャフト

エンジンの性格を決める頭脳パーツ

エンジンの最高出力発生回転数が、エイプ100の8000rpmからNSF100の9500rpmへと大幅に引き上げられた主たる要因は、エンジンの「頭脳」とも言えるカムシャフトのプロファイル（山の形状）の違いにあります。カムシャフトは、吸気バルブと排気バルブを「いつ開けて、どれくらい深く開いて、いつ閉じるか」を物理的にコントロールする非常に重要なパーツです。

NSFカムがもたらすオーバーラップの魔法

NSF100に組み込まれている通称「NSFカム」は、エイプ100の純正カムと比べて、バルブのリフト量（開く深さ）が大きく、作用角（開いている時間）も広く設計されています。ここで特に注目したいのが「バルブオーバーラップ」の長さです。これは、吸気バルブと排気バルブが両方とも開いている瞬間の長さを指します。高回転域では、排気ガスがマフラーへ勢いよく抜け出る際の慣性を利用して、シリンダー内に強い負圧を作り出し、新しい混合気を強制的にグッと吸い込む「吸気脈動効果」という現象が起きます。NSFカムは、この効果を高回転で最大化するように設計されているため、上まで回した時の鋭いパワーの伸びを実現しているんですね。

低中速トルクを重視したエイプのカム

一方のエイプ100は、ストリートでの扱いやすさと低中速トルクを重視し、バルブオーバーラップをあえて少なく設定しています。オーバーラップが長すぎると、低回転時には排気の勢いが弱いため、せっかく吸い込んだ新しい混合気がそのままマフラー側へ吹き抜けてしまい、トルクが落ちたり燃費が悪化したりしてしまいます。エイプ100が低い回転数からでもスルスルと加速できるのは、このストリート向けに最適化されたマイルドなカムプロファイルのおかげなんです。

CDI点火と始動機構の質量

慣性質量（マス）がレスポンスを変える

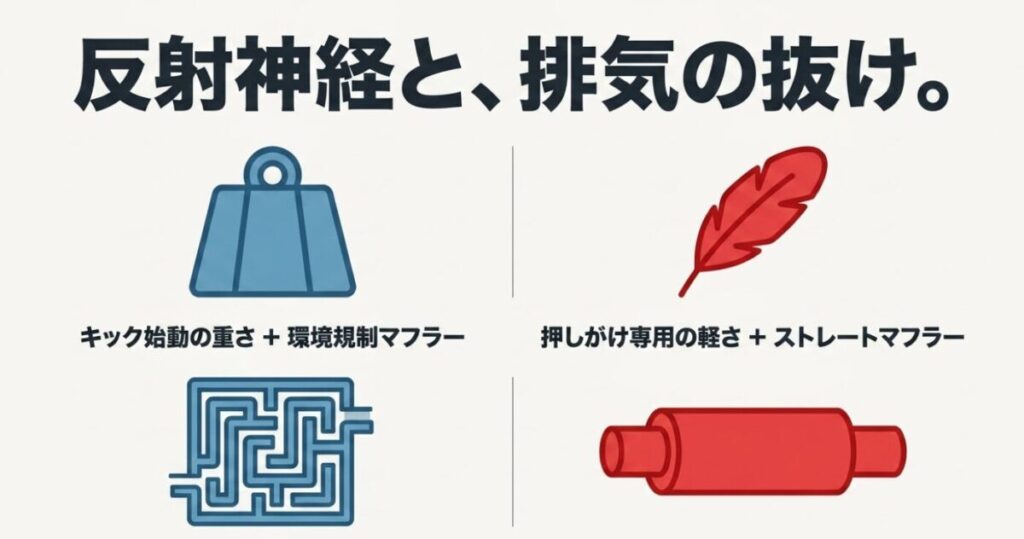

エンジン本体だけでなく、点火システムやエンジンをかけるための始動機構といった周辺パーツにも、それぞれの目的に合わせた徹底的な最適化が見られます。ここで一番面白い違いが、クランクシャフト周りの重さ（慣性質量）です。エイプ100は公道モデルとして日常の利便性を高めるために、キック始動機構（プライマリーキック）を備えています。キックギアやスプリングといった部品がクランクケース内に入っているため、どうしても回転部分の重量が増えてしまいます。

しかし、レーサーであるNSF100は、極限の軽量化とスロットルレスポンスの向上を追求するため、このキック機構を潔く全撤去し、「押しがけ専用」としています。クランクケース内の余分なギア類がなくなることで慣性質量（マス）が劇的に減り、アクセルをひねった瞬間のエンジン回転の上がり方（ピックアップ）がカミソリのように鋭くなるのです。このレスポンスの良さは、乗ってみると本当に感動するレベルですね。

点火マッピング（CDI）の違い

点火を制御するCDIユニットのプログラミングにも違いがあります。エイプ100のCDIは、どんな気温や環境でも、また多少ガソリンの質が悪くてもノッキングを起こさず安定して走れるように、マイルドで安全マージンを取った進角特性に設定されています。対するNSF100のCDIは、高回転域でギリギリまでパワーを絞り出すために、より攻撃的な点火カーブ（進角マップ）を持っています。ただ、エイプ100にNSFのCDIをポン付けすると、アイドリングが不安定になることもあるので、システム全体のバランスを見ながらセッティングする必要があります。

マフラーと環境規制による影響

排気抵抗（バックプレッシャー）のジレンマ

エンジンの出力を語る上で、マフラー（排気システム）の構造の違いは絶対に避けて通れない要素です。公道を走るエイプ100は、年々厳しくなる排出ガス規制と騒音規制をクリアする義務があります。そのため、マフラー内部には有害物質を浄化するための触媒（キャタライザー）や、音量を抑えるための複雑な隔壁構造を持つサイレンサーが組み込まれています。これらの環境対策部品は、どうしても排気ガスが抜けようとする際の抵抗（バックプレッシャー）を生み出してしまいます。

排気抵抗が大きくなると、シリンダー内で燃え終わったガスをスムーズに外へ押し出せず（ポンピングロス）、結果として新しく吸い込める空気の量も減ってしまうため、特に高回転域でのパワーがガクッと落ちてしまいます。2015年モデルのエイプ100 Type Dで最高出力が6.3PSへとマイルドになっているのも、この厳しい規制に対応した結果なんですね。

排気効率を最優先したNSF100のエキゾースト

対するNSF100は「公道走行不可」の純粋なレーシングマシンです。ナンバーを取得して公道を走ることがないため、厳しい環境規制に縛られることはありません。工場出荷時から、排気効率を極限まで追求したストレート構造のレーシングエキゾーストシステムを採用しています。これにより高回転時の排気抵抗が最小限に抑えられ、大口径キャブレターが吸い込んだ大量の空気と、ハイリフトカムシャフトがもたらす高回転化の恩恵をフルに引き出し、8.4PSという素晴らしいハイパワーを叩き出しているのです。

NSF100とエイプ100のエンジンの違いと流用

ここまでエンジンの単体構造を見てきましたが、基本設計が同じということは、パーツの互換性が非常に高いということです。ここからは、車体側の違いに触れつつ、エイプ100のオーナーが熱中する「NSF100純正部品の流用チューニング」について深掘りしていきます。

ギア比とトランスミッション

内部レシオの共通性と二次減速比の違い

両モデルとも、エンジンからの動力を伝える仕組みとして5速リターン式のマニュアルトランスミッションを採用しています。エンジンの腰下にあたるクランクケースの基本構造を共有しているため、トランスミッション内部の一次減速比や、1速から5速までの各ギアの変速比（内部レシオ）は極めて近い構成になっています。しかし、エンジンの動力を最終的に後輪へ伝える「二次減速比（フロントとリアのスプロケットの歯数比）」には、明確な設計思想の違いが現れています。

走るステージに合わせたスプロケット設定

エイプ100は、ストップ＆ゴーの多い市街地から、スピードの乗る幹線道路での巡航まで、幅広いシチュエーションを快適にこなす必要があります。そのため、二次減速比が比較的高速寄り（ワイドレシオ的）に設定されており、巡航時にエンジン回転数を無駄に上げず、静粛性と燃費を稼ぐ設計になっています。一方のNSF100は、7000rpmから9500rpmというパワーバンドを常に維持しながらサーキットを走るため、出荷状態から加速重視のショートレシオ設定です。さらに、コースレイアウトに合わせてスプロケットを細かく変更することが大前提となっています。

また、NSF100は高回転域での過酷なシフトダウンや強烈なエンジンブレーキに耐えるため、クラッチスプリングもエイプ100より強化されたものが組み込まれています。

足回りと車体パッケージング

圧倒的な重量差がもたらす運動性能

エンジン出力を受け止める車体側にも、大きな違いが存在します。スペック表を見比べて一番驚くべきポイントは、車両重量の圧倒的な差ですね。

項目	NSF100	エイプ100 Type D
車両重量	73.6kg（乾燥重量）	90kg（装備重量）
フロントタイヤ	100/90-12 48J	120/80-12 55J
リアタイヤ	120/80-12 54J	120/80-12 55J
ブレーキ（前後）	シングルディスク	シングルディスク（Type D）

NSF100は保安部品やキック機構がないだけでなく、スチールパーツのアルミ化や軽量なFRP製フルカウルの採用により、グラム単位の軽量化が徹底されています。結果として乾燥重量はわずか73.6kg。エイプ100 Type Dの90kg（装備重量）と比べると、オイルや燃料の重さを差し引いても10kg以上の明確な違いがあります。この超軽量な車体に高回転型のエンジンを積むことで、恐ろしいほどのパワーウェイトレシオを実現しているのです。

タイヤサイズとハンドリングの思想

足回りにも面白いアプローチの違いが見られます。エイプ100は前後ともに120サイズの太いタイヤを履き、ファットなルックスと直進安定性を確保しています。一方、NSF100はリアこそ同じ120サイズですが、フロントにはより細くて尖った形状の100サイズのタイヤを採用しています。これにより、コーナー進入時の鋭いバンキング（倒し込み）と旋回性能を極限まで高めているんですね。

純正部品番号を利用した発注

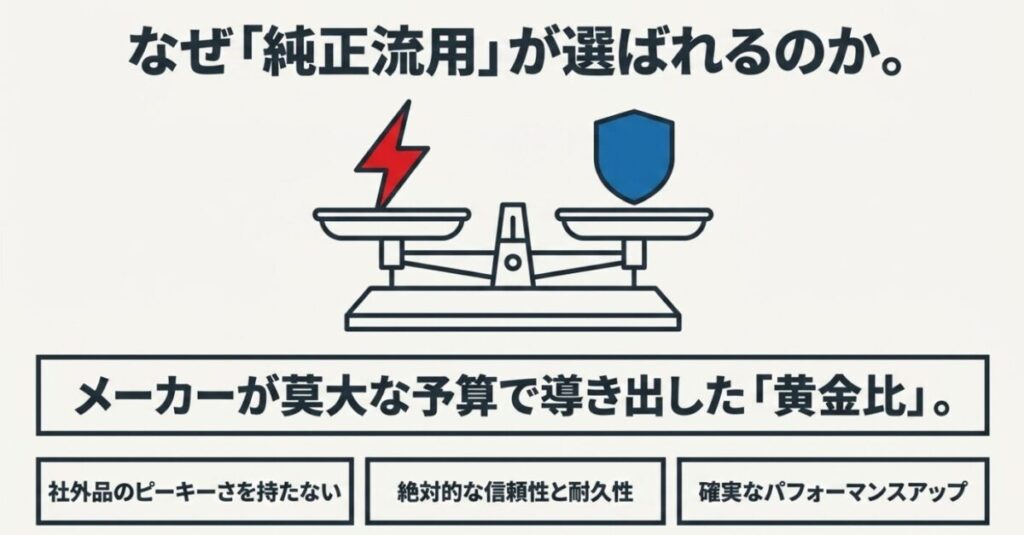

なぜ社外品ではなく純正品を流用するのか

エイプ100のエンジンチューニングといえば、社外品（アフターマーケットパーツ）のボアアップキットやレーシングマフラーなどを購入するのが一般的です。しかし、古くからのベテランチューナーや知識のあるオーナーが多く選ぶのが、「NSF100の純正部品を部品番号で指定して発注し、そのまま流用する」という手法です。これにはとても明確な理由があります。

それは、ホンダのレーシング部門であるHRC（ホンダ・レーシング）が、莫大な予算と時間をかけてテストを繰り返し、導き出した「絶対的な信頼性と耐久性を伴う黄金比のパーツ」だからです。社外品のパーツは確かにピーキーなパワーを出せるものも多いですが、耐久性が犠牲になったりセッティングがシビアすぎたりすることがあります。その点、純正流用であれば、ポン付けできる手軽さがありながら、確実にメーカー品質のパフォーマンスアップを体感できるため、長年にわたってカスタムの最適解の一つとして愛されているのです。

エイプへの部品流用チューニング

デチューンを解除するワクワク感

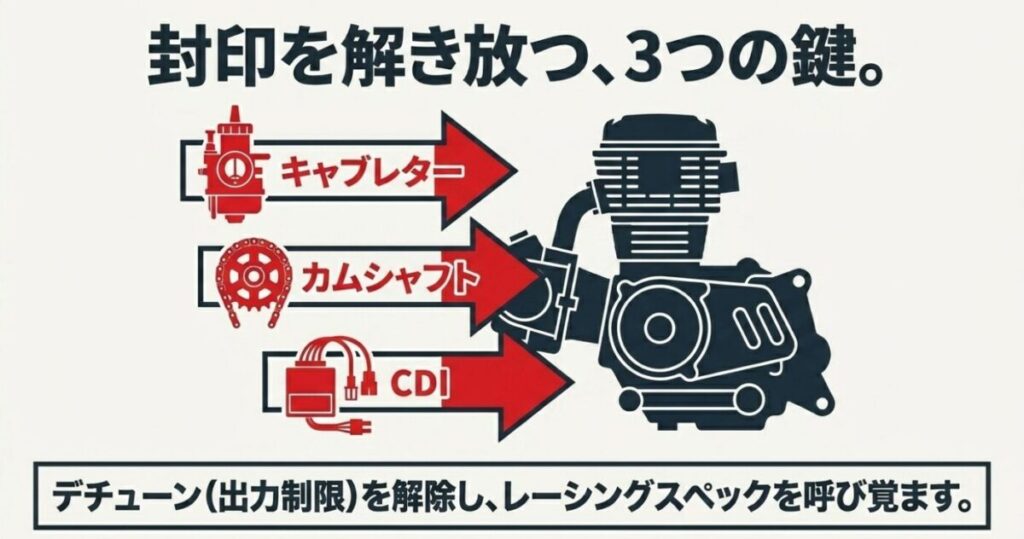

実際にエイプ100へ流用される代表的なNSF100パーツは、大口径の22mmキャブレター（インテークマニホールド含む）、ハイリフトなカムシャフト、そして進角特性の鋭いCDIの3点です。これらをエイプ100のHC07E型エンジンに移植するという作業は、単なるパーツ交換以上の意味を持ちます。メーカーが公道を走るためにあえて施した「出力制限（デチューン）」の封印を解き放ち、エンジンが本来持っていたレーシングスペックのポテンシャルを呼び覚ますような、たまらないワクワク感があります。

セッティングの沼と注意点

ただし、部品を組み込んだからといってすぐに完璧に走るわけではありません。カムシャフトは無加工で組み込めますが、吸い込む空気の量が一気に増えるため、それに合わせてキャブレターのメインジェットやスロージェットの番手を変更するセッティングが必須になります。さらに、吸った空気をしっかり吐き出せるように、抜けの良いマフラーへの交換や、エアクリーナーボックスの加工（吸気口の拡大）も同時に行わなければ、本来のパフォーマンスは発揮できません。

よくある質問：エイプ＆NSFのカスタムぶっちゃけQ&A

エイプ100にNSF100のパーツを流用したら、公道は走れなくなるんですか？

パーツを組み込んだからといって即座に走れなくなるわけではありませんが、排気音や排出ガスの問題がシビアになってきます。正直なところ、キャブとカムをNSF用にすると、マフラーも抜けの良いレーシングタイプにしたくなるので、音量が法定基準を超えるリスクが一気に高まるんですよね。自分なら、公道をメインで乗るエイプならカムシャフトだけNSF用を流用して、あとはストリート向けのセッティングで扱いやすさを残しちゃいます。ガチのフルパワー化は、サーキットに持ち込んだ時の楽しみにとっておくのが大人の嗜みかなと思います。

ぶっちゃけ、エイプをフルカスタムするのとNSF100を買うの、どっちがコスパ良いですか？

これ、本当によく聞かれる究極の質問ですね。結論からぶっちゃけてしまうと、サーキットを本気で走るなら最初からNSF100を買った方が圧倒的にコスパが高いです。エンジンの出力を上げるだけならエイプでも近づけますが、NSFのあの圧倒的な軽さとフレームのコーナリング性能は、エイプにいくらお金と時間をかけても絶対に届かない領域なんです。ただ、週末のガレージで少しずつ自分のエイプを速くしていく過程が最高に楽しいのも事実です。完成された速さを買うか、いじって育てる楽しさを取るかで選んでみてください。

レスポンスを良くするために、エイプのキックペダルを外してNSF仕様の押しがけ専用にしても大丈夫ですか？

確かにクランク周りの重いギア類を外すと、アクセルレスポンスがビンビンになって最高に気持ちいいです。でも、公道でうっかりエンストした時の押しがけは正直かなりキツイです。私自身、ツーリング先のちょっとした上り坂でエンストしてしまい、押しがけができずに一人で汗だくになった苦い経験があります。普段乗りやツーリングで使うエイプなら、キック機構は絶対に残しておいた方が心穏やかにバイクライフを楽しめると断言します。鋭いレスポンスよりも、交差点での安心感を優先しちゃいましょう。

まとめ：NSF100とエイプ100のエンジンの違い

目的がカタチを変える内燃機関のロマン

いかがだったでしょうか。NSF100とエイプ100のエンジンの違いについて、細かいパーツ構成から設計思想まで深く掘り下げてきました。結論として言えるのは、この違いは単純な良し悪しや寸法の違いではなく、「目的の最適化」の違いに他ならないということです。

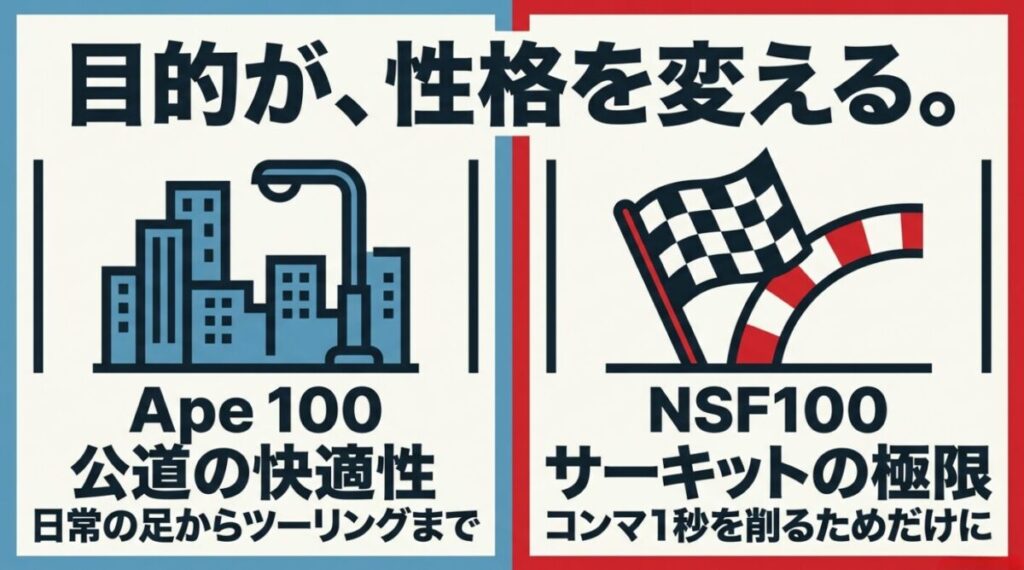

燃費、始動性、静粛性、そして厳しい環境性能といったあらゆる制約の中で、日常の足からツーリングまで最高に扱いやすいバランスを見出したのがエイプ100です。一方で、それらの制約をすべて取り払い、サーキットでコンマ1秒のタイムを削り取るためだけに吸排気と動弁系を極鋭化させたのがNSF100です。同じ53.0×45.0mmという心臓部を持ちながら、設計思想ひとつでここまで性格が変わるというのは、本当に内燃機関の奥深さとロマンを感じずにはいられません。

これらのエンジンの構造的な差異を正確に理解し、互いの互換性を活かしてカスタムを楽しむチューニング文化は、これからも多くのバイク好きを魅了し続けるのだと思います。皆さんの愛車のカスタムプランを練る際や、バイク談義のネタとして、この記事が一つの参考になればとても嬉しいです。最後まで読んでいただき、ありがとうございました！
